什麽是無刷直流電機？
2020-04-25 15:20 佚名
無刷直流電動機是拆下電刷和換向器的電動≥機之一，這是直流電動機的缺點。它的特點是∏：（1）永磁場型更換直流電機（定子側）和電樞繞組（轉子側）的磁場永磁體，将永磁體(t ǐ)放置在轉子側，電樞繞組放在定子側。
（2）代替由于換向器位置的變化而使用電刷進行通電切換，使用霍爾元件(jiδàn)來檢測轉子位置信号并反饋到逆變器以控制通電這↓是一種無刷直流電機。圖1.7顯示了無刷直流電機(jī♦)的系統配置。
由于來自逆變器的驅動電壓是交流電，因此有理由将該電動機(γjī)分類為交流電動機，作為由交流電驅動的≈永磁型同步電動機。但是，在本書中，我們将其視為無刷直流電機，這(>zhè)是一個獨立的領域。
由于旋轉原理類似于DC電機的旋轉原理，因此扭矩（扭矩）和速度之間的關系幾乎與DC電∏(diàn)機的關系相同。
保持了DC電動機的優異可控性，并且由于與DC電動機相比δ沒有電刷，因此在電磁噪聲和壽命方面是有利的，高效且節能，并且具有高(g≥āo)度的設計自由度。有各種功能，如易于嵌入設計。因此，它已經廣泛用于諸如冰箱和洗衣機之類的(αde)家用電器以及諸如HDD（硬盤驅動器）和CD-ROM驅動器之類的信息設✘備。
在無刷直流電動機的出現和發展過程中，分布式繞組被用作初始定子繞組，但最近"(jìn)它是集中繞組。有關分布式卷和集中卷，請參閱“分布式卷和∏濃縮卷”一欄。
另外，由于轉子上永磁體安裝方法的不同，（1）表面永磁體（SPM）
（2）內部永磁體（IPM）
它被分類為。表面磁鐵類型：SPM是一種永久磁鐵連接到轉子(zǐ♠)外周的類型（見圖1.8）。
圖1.8（右）顯示了嵌入式磁體類型的橫截面結構：IPM 。在IPM類型中，各種結構可用于嵌入永磁體。IPM型結構的目的是(s₹hì)降低磁鐵被離心力剝離的風險，并積極使用磁阻轉矩（參見(jiàn♥)下面的開關磁阻電動機部分）。
為了檢測SPM和IPM的磁極位置，還存在一種根據是否使用(yòn∞g)或省略諸如霍爾元件和旋轉編碼器的傳感器進行分類的方法（無傳感器驅動）。
當無刷直流電動機作為緻動器安裝時，電動機本體，驅動逆變器及其控制電(d✔iàn)路以極其緊湊的方式組合。一個例子如圖1.9所示。

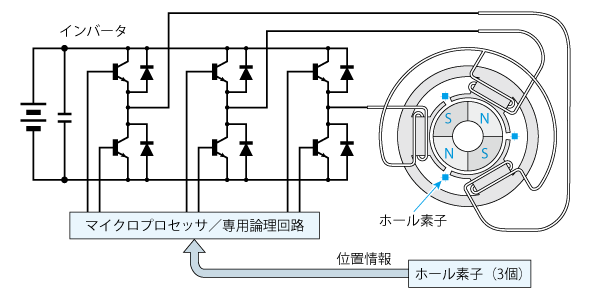

圖1.7使用逆變器的無刷直流電機配置圖微處理器/專用邏輯電路(αlù)

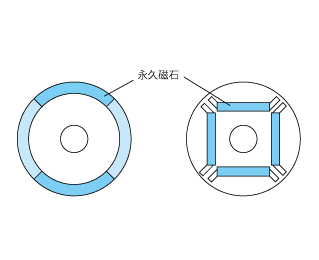

圖1.8表面磁鐵型（SPM）（左）和嵌入式磁鐵（IPM）（右）的橫 截面結構示例IPM型用于防止磁鐵因離心力而剝落并主動使用磁阻轉矩。≠

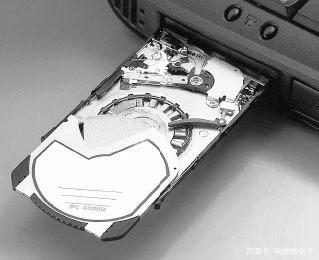

圖1.9內置于筆記本電腦的PC卡中的無刷電機（由Nidec Corporation制造）
電機本身的厚度為2 mm轉換器和γ逆變器轉換器a.有些設備可将單相或三相交流電轉換為直流電。為此，使用稱為二極管，晶閘管或晶體管的半導體元件。
b.這被稱為整流器或轉換器。
c.輸出功率為30kW的大型直流電機通常使用(yòn¶g)轉換器進行轉向，但小型直流電機也可以通過轉換器進行轉動Ω。
逆變器a.相反，存在将直流電轉換為三相交流電的裝置。這被稱為逆≈變器。
b.在最近的冰箱和室內空調中，電動機由逆變器驅動以驅動壓縮機。
c.家用空調變頻器用轉換器将單相交>流電轉換成直流電，然後用變頻器将電機轉換成三相交流電。這看(kàn§)起來很麻煩，但有理由證明這一點。
分布式集中繞組圖1.10顯示4極和（b）8極，帶24槽定子。然而，最近已經避免了<通過切換線圈連接來改變極數的方法，因為其性能不如複雜的。
另一方面，如圖1.11所示，盡管插槽數量很少，>但6線圈集中繞組定子具有（a）2極，（b）4極和（c）8極電機¥(jī)，這取決于連接。

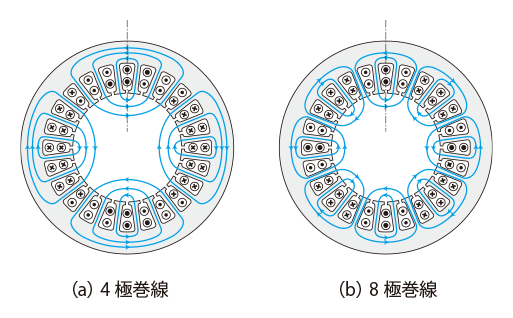

圖1.10分布式繞組定子和24個極可以有不同數量的極點。這裡，（a）4極繞組和（b）8極¥繞組。

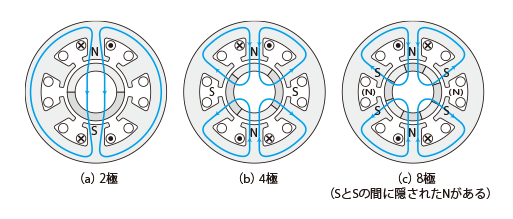

圖1.16 6線圈集中繞組定子和極數盡管槽數較少，但（a）2極，（b）4極β和（c）8極電機通過接線連接。
在該圖中，電流僅施加到兩個U相線圈。（B）和（c ）表示相同的連接，但根據轉子磁極的數量，它可以使用4或8極。但是(shì')，6極電機很難。
